Zapojení zásuvek k přívěsům

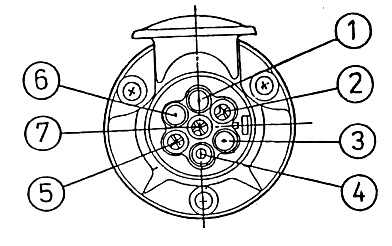

Zásuvka 7-pólová
FunkceKontaktBarva vodiče
Směrové světlo levé1Žlutá
Světlo do mlhy2Modrá
Kostra3Bílá
Směrové světlo pravé4Zelená
Obrysové světlo pravé5Hnědá
Brzdové světlo6Červená
Obrysové světlo levé7Černá
Zásuvka 13-pólová
FunkceKontaktBarva vodiče
Směrové světlo levé1Žluto-bílá
Světlo do mlhy2Modrá
Kostra pro kontakty 1-83Bílá (2,5mm2)
Směrové světlo pravé4Zeleno-černá
Obrysové světlo pravé5Hnědo-bílá
Brzdová světla6Červená
Obrysové světlo levé7Černá
Couvací světlo8Oranžovo-bílá
Stálý proud od baterie vozu9Zelená (2,5mm2)
Dobíjecí napětí pro baterii přívěsu10Červená (2,5mm2)
Kostra pro kontakt 911Bílá (2,5mm2)
Neobsazeno12-----
Kostra pro kontakt 1013Bílá (2,5mm2)
Mlhové světlo - rozpojení14 / 2aŠedá
